09 Abr FOTOVOLTAICA DE AUTOCONSUMO. DISTANCIA ENTRE FILAS DE PANELES
¿Te gustaría saber cómo calcular la distancia mínima entre filas de paneles solares fotovoltaicos?
Si es así, te indicamos a continuación cómo calcularlo.
¡Empezamos!
Vamos a hacer un ejemplo en el cual tenemos que distribuir 40 paneles fotovoltaicos de 275Wp cada uno en una cubierta plana horizontal.
Se decide por espacio, disponer de 4 filas de 10 paneles cada fila. Los paneles solares fotovoltaicos estarán dispuestos en horizontal (posición apaisada).
Suponemos como localización, la línea de la Concepción, Cádiz. Con una latitud de 36.184º.
Los paneles solares fotovoltaicos se dispondrán al sur con un azimut de 0º (desviación de 0º con respecto al sur)
¿Cuál es pues la distancia mínima que habrá entre filas de paneles solares para minimizar pérdidas por sombras? Se va a utilizar el método descrito en los pliegos de condiciones técnicas de instalaciones fotovoltaicas conectadas a red del IDAE.

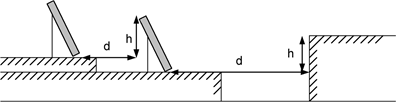

La distancia d, medida sobre la horizontal, entre filas de módulos o entre una fila y un obstáculo de altura h que pueda proyectar sombras, se recomienda que sea tal que se garanticen al menos 4 horas de sol en torno al mediodía del solsticio de invierno.
En cualquier caso, d ha de ser como mínimo igual a h·k, siendo k un factor adimensional al que, en este caso, se le asigna el valor 1/ tan (61° – latitud).
En la tabla siguiente pueden verse algunos valores significativos del factor k, en función de la latitud del lugar.
Asimismo, la separación entre la parte posterior de una fila y el comienzo de la siguiente no será inferior a h · k, siendo en este caso h la diferencia de alturas entre la parte alta de una fila y la parte baja de la posterior. Estos cálculos son válidos para caso de cubiertas planas y acimut cero o cercano a cero.
Como resumen pues, usaremos la siguiente fórmula:
d>= h·k
En nuestro caso, pondremos los paneles solares a 30°, y en posición horizontal(apaisado). El ancho del panel es de 991 mm (0,991 m) como puede verse en la siguiente imagen con datos del panel solar fotovoltaico.

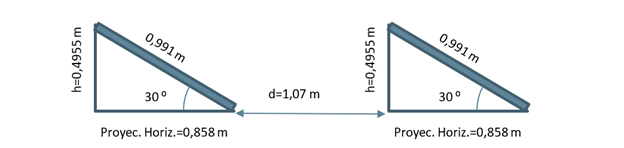

Por lo tanto, para calcular la altura h se haría de la siguiente manera, por trigonometría:
Sen 30° = ½=h/0,991 metros. Por lo tanto, h = 0,4955 m.
d>= h·k = h/tan(61°-latitud) = 0,4955/ tan (61°-36.184°) = 0,4955·2,162 =1,07 metros
Por lo tanto, se debe de mantener en este caso una distancia mínima de 1,07 metros entre filas de paneles solares fotovoltaicos.
Pasamos a calcular lo que ocupan como mínimo 4 filas de paneles solares:
Calculamos la distancia de la proyección de cada módulo a 30°:
cos (30°) = proyección horizontal panel / ancho panel.
Entonces, proyección horizontal panel = cos (30°) ·ancho panel = raíz (3) /2·0,991=0,866·0,991=0,858 m.
Entonces, recopilando:
- La proyección horizontal del panel en horizontal mide 0,858 m.
- La distancia mínima entre filas de paneles es 1,07 m

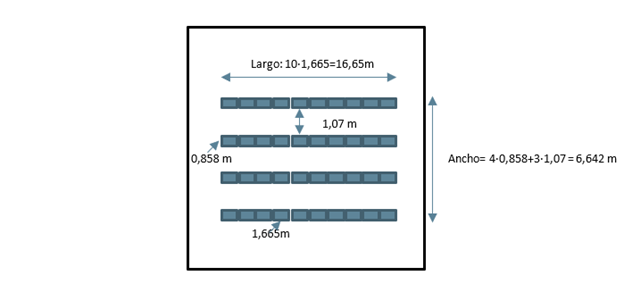

Como se plantean 4 filas de 10 módulos, se necesita:
- De largo: 10·largo del panel (posición panel apaisada) =10·1,665 m=16,65m
- De ancho: 4·Proyec. Horiz. + 3· d= 4·0,858 m+3·1,07 m = 6,642 m
Ya tendíamos pues calculada la distancia entre paneles solares fotovoltaicos y también lo que ocupa en la cubierta plana horizontal toda la instalación.
